НАЗНАЧЕНИЕ

Программный раскрой листовых металлических материалов с высокой точностью по контуру любой сложности с помощью высококлассного источника плазмы.

СОСТАВ РАСКРОЙНОГО КОМПЛЕКСА

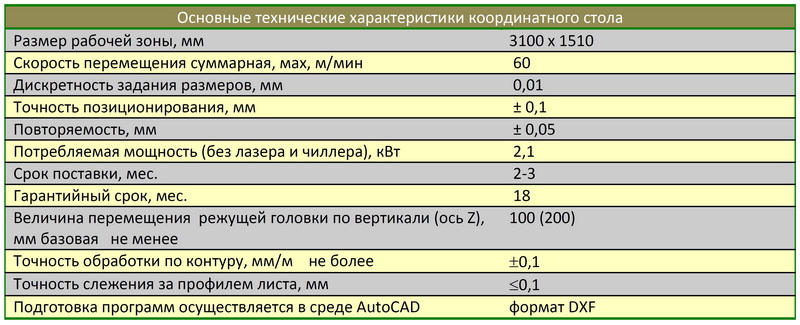

• - координатный стол портальной компоновки с рабочим полем 3100 х 1510;
• - исполнительными механизмами по осям «X» и «Y» являются следящие сервоприводы «OMRON» или «Mitsubishi» (Япония) в паре с планетарными редукторами Alpha (Германия) или APEX (Тайвань);
• - передача движения по осям «X» и «Y» – высококлассные зубчатые рейки и шестерни Gudel (Швейцария) или APEX (Тайвань);

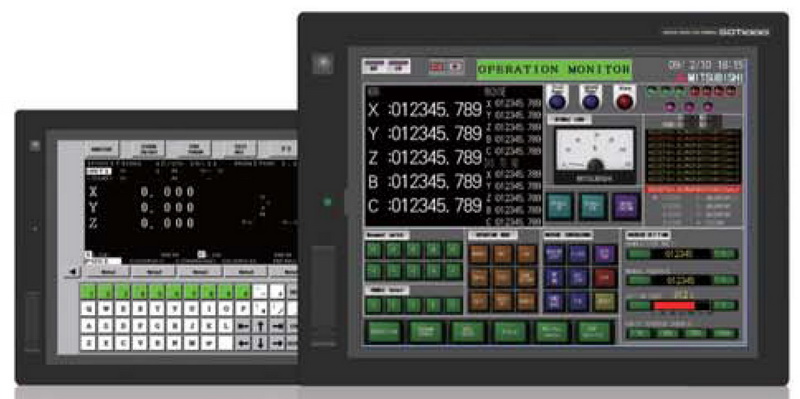

• - микропроцессорная система управления на базе PCI-8136 «ADLink Technology Inc.» или «Mitsubishi» M720W;

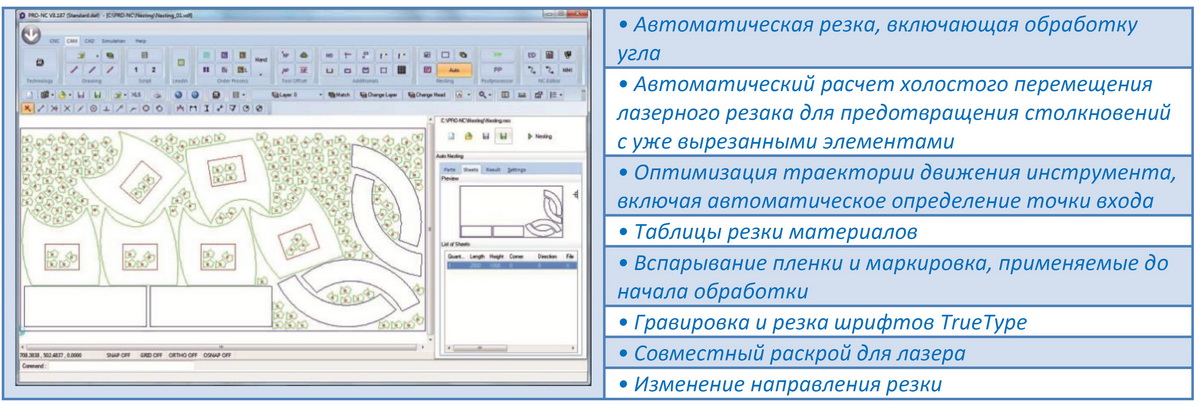

• - программа подготовки раскроя «cncKAD» компании «METALIX» (Израиль), включающая все необходимые для раскроя функции, включая Nesting (автоматическая сортировка мелких деталей на листе самым оптимальным образом, CAD-2D черчение, Import/Export для DWG/ DXF/ IGES/ CADL, CAM-Punch/ Cutt, ручной нестинг, режим симуляции, встроенный DNC) и Автонестинг Стандарт для станков «Рапид».

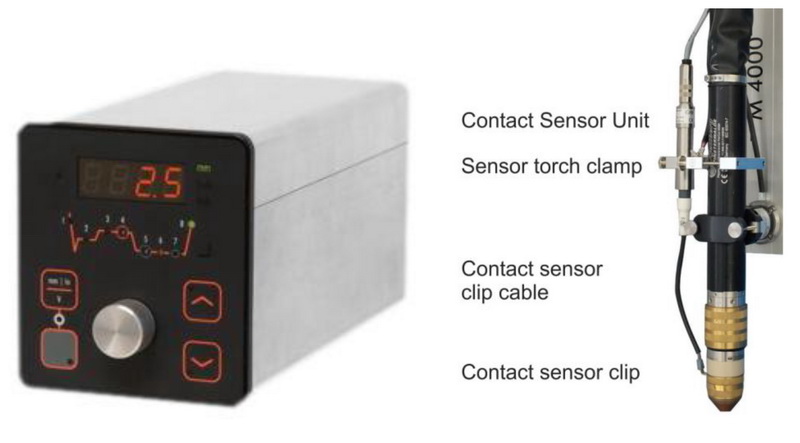

• - скоростная бесконтактная система слежения за поверхностью металлического листа M 4000 BAS (Германия);

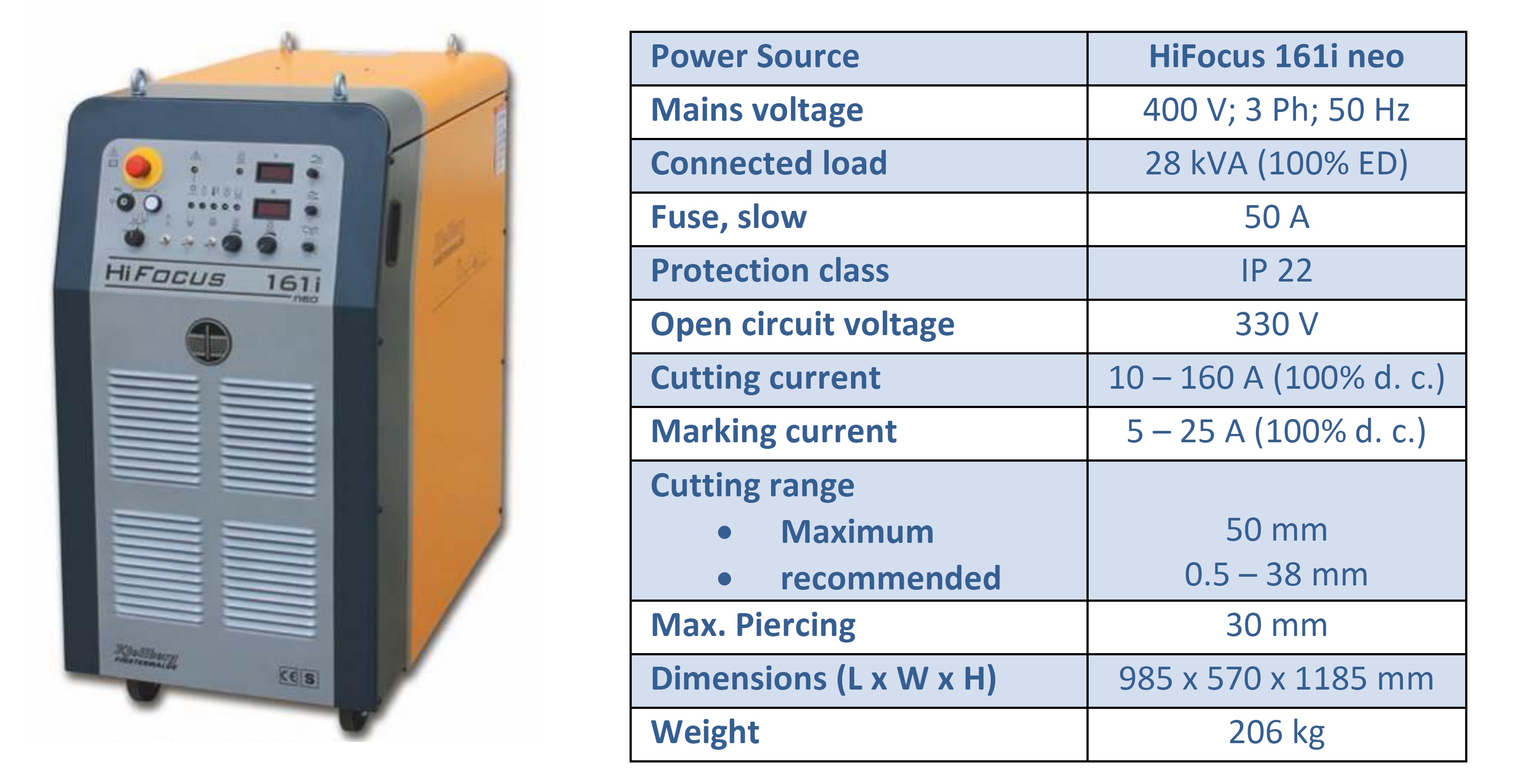

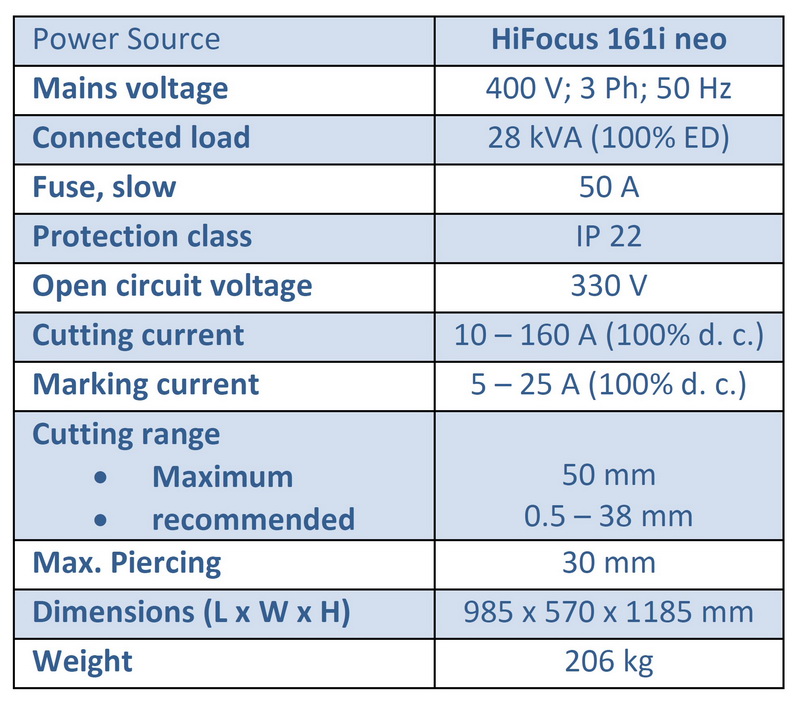

• - источник плазмы HiFocus 161i neo (Германия)

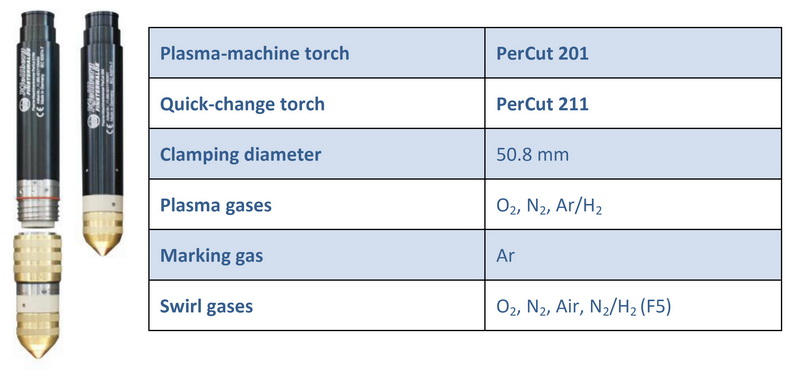

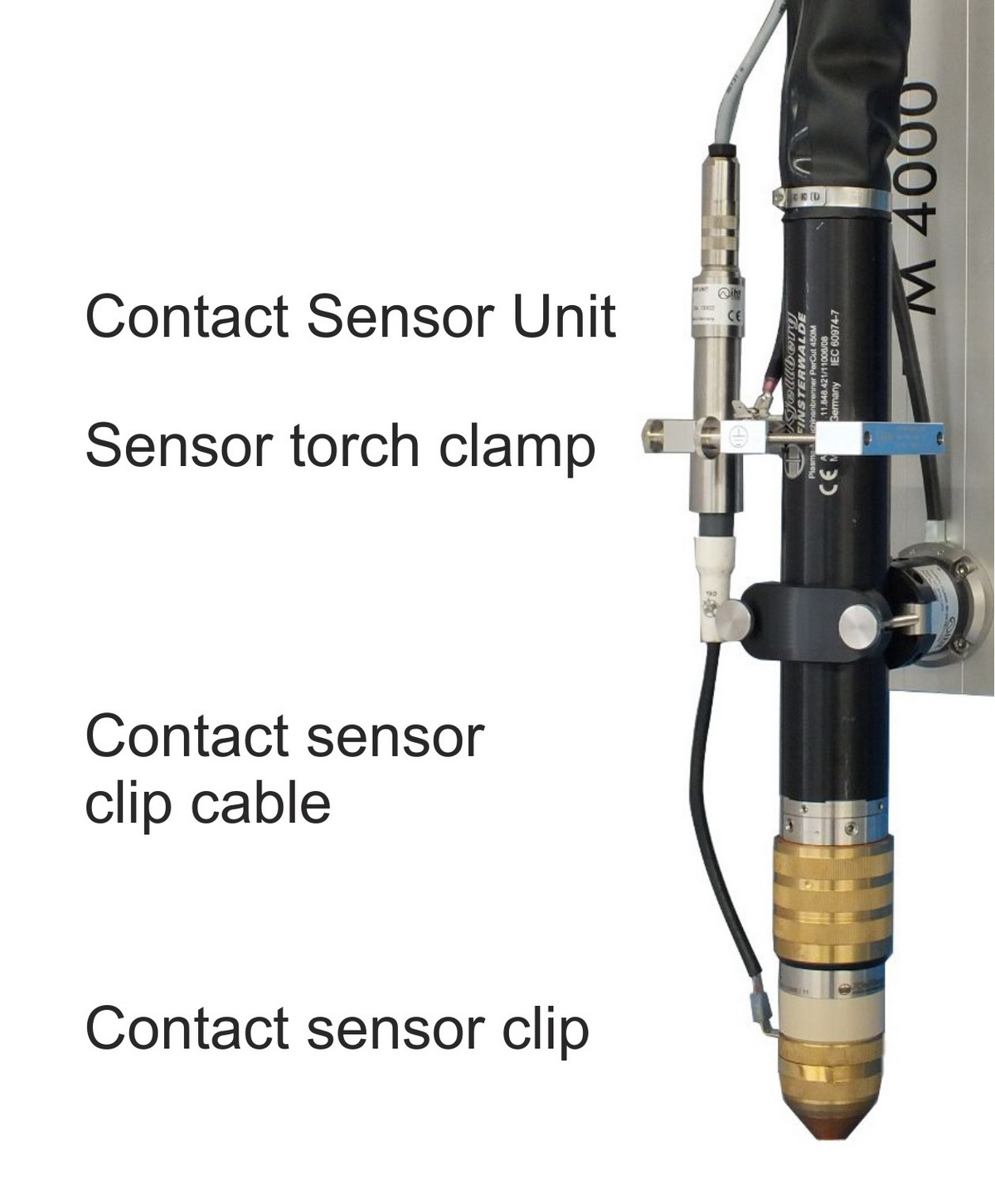

• - плазменный машинный резак PerCut 201/211

• - комплект кабелей и шлангов для подключения;

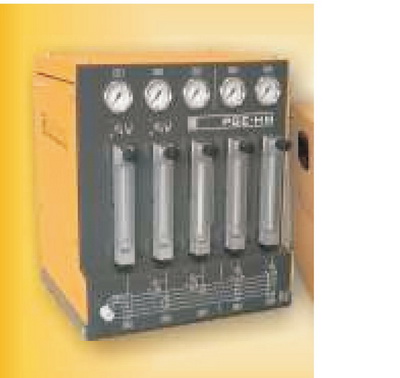

• - газовая панель

• - автоматическая система переключения зон дымоудаления;

• - комплект ЗИП;
• - руководство пользователя.

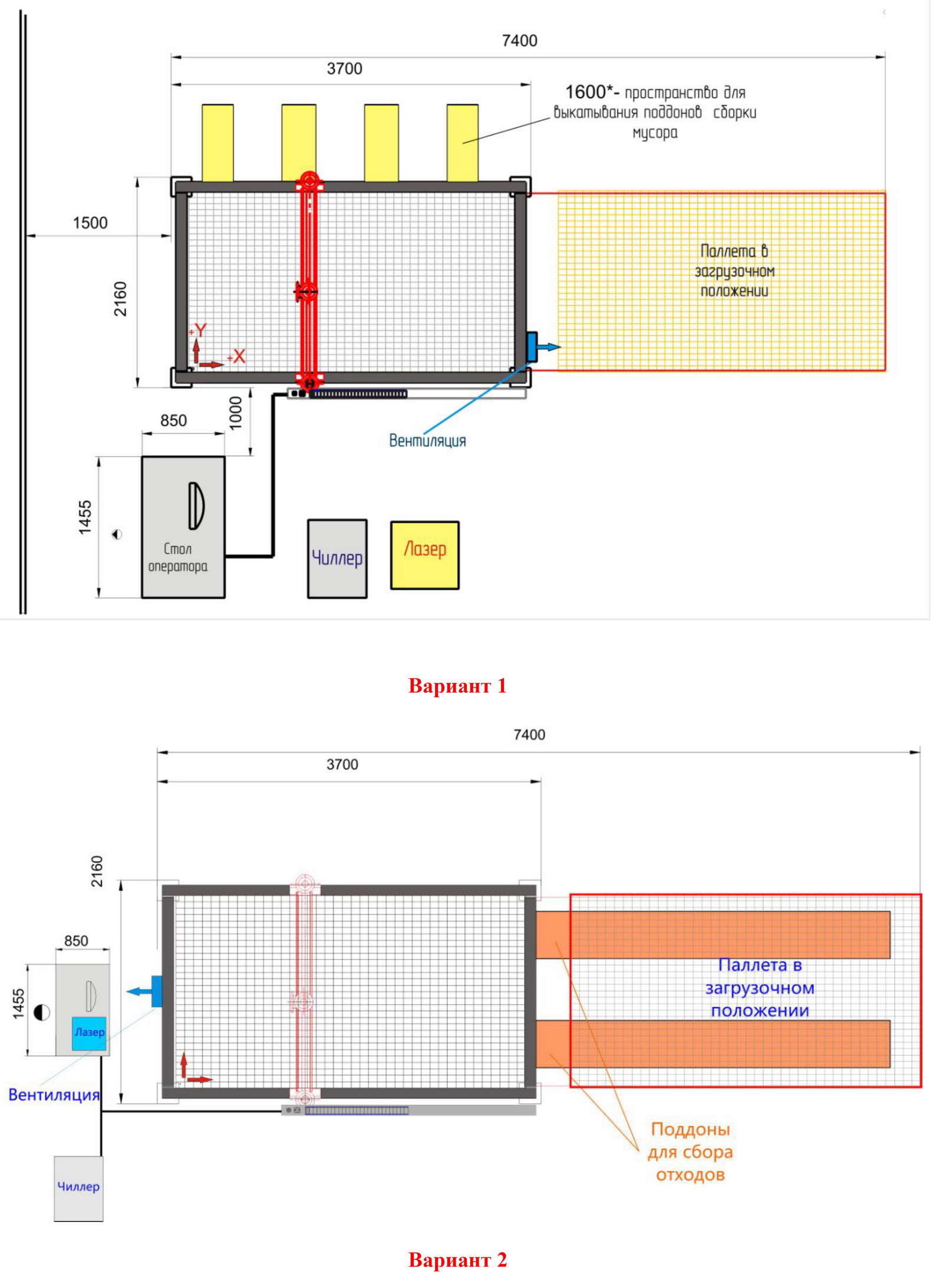

ВАРИАНТЫ ИСПОЛНЕНИЯ
