МОДЕРНИЗАЦИЯ СТАНКОВ "РАПИД"

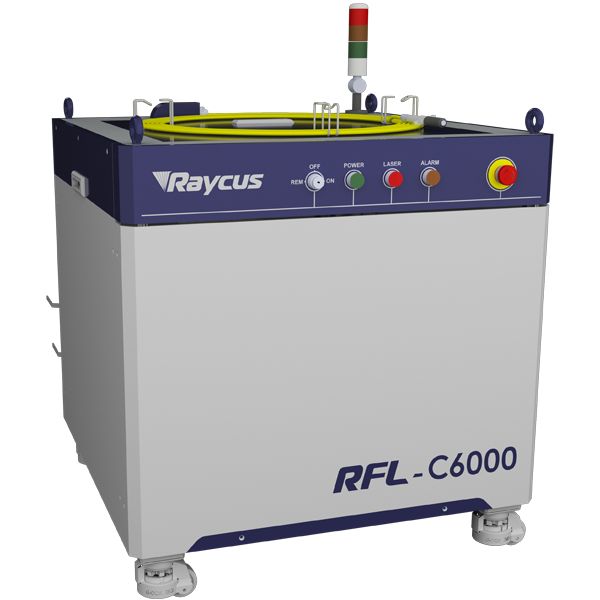

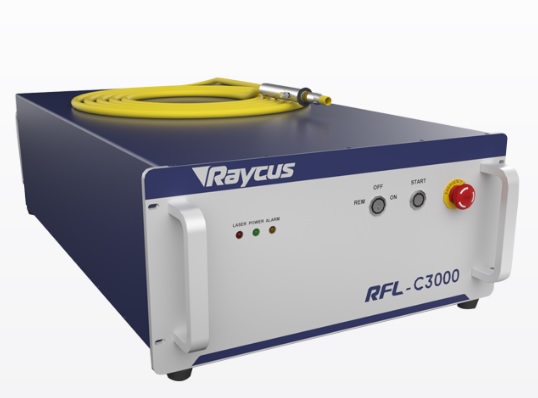

Модернизация устаревших или потерявших первоначальную полезную мощность лазеров на ранее выпущенных станках "РАПИД" на современную линейку лазеров «Raycus» (Китай), возможно с большей выходной мощностью.

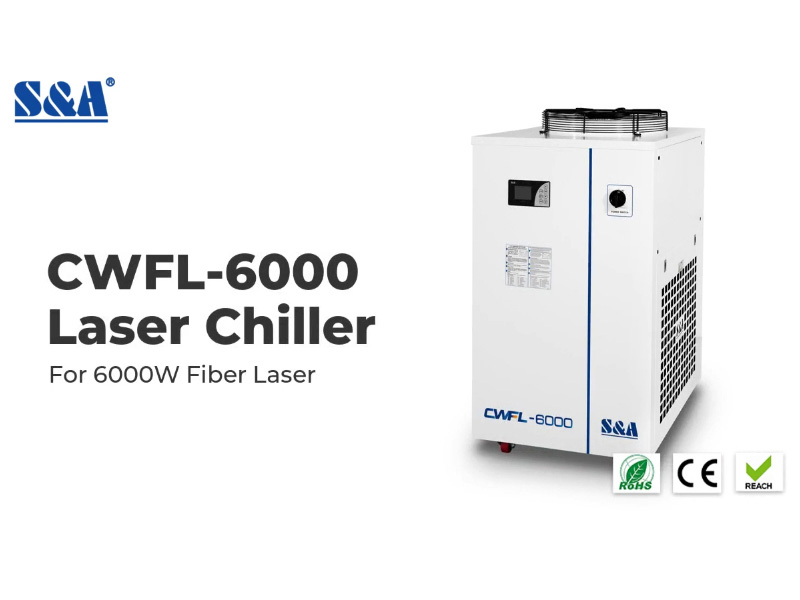

При необходимости замена чиллера на более современный двухконтурный S&A CWFL (КНР) и оптической головы IPG на современную RayTools с автофокусом.

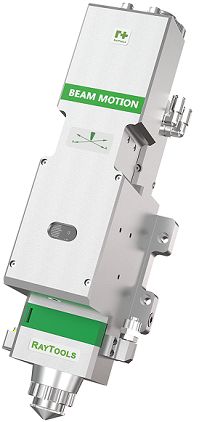

Оптическая голова RayTools BM 111
- Модульная конструкция с простым обслуживанием.
- Двойные контуры водяного охлаждения.
- Автофокус для простоты использования и повышения эффективности пробития и резки.
- 3 защитных стекла (верхнее, среднее и нижнее) для защиты коллимационных и фокусирующих линз.
- Пылезащита класса IP65, запатентованное защитное стекло. Всесторонняя защита от пыли.
- Быстрая и легкая замена защитного стекла или линзы в картридже без разборки и последующей юстировки
- Доступность и низкие цены расходных элементов
- Штатная и надежная работа емкостного датчика слежения за металлом, не требующего постоянной подстройки и калибровки.

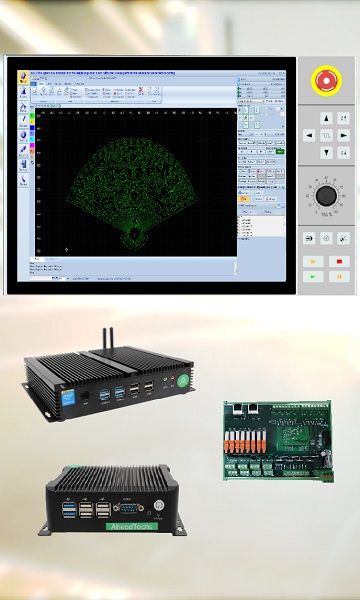

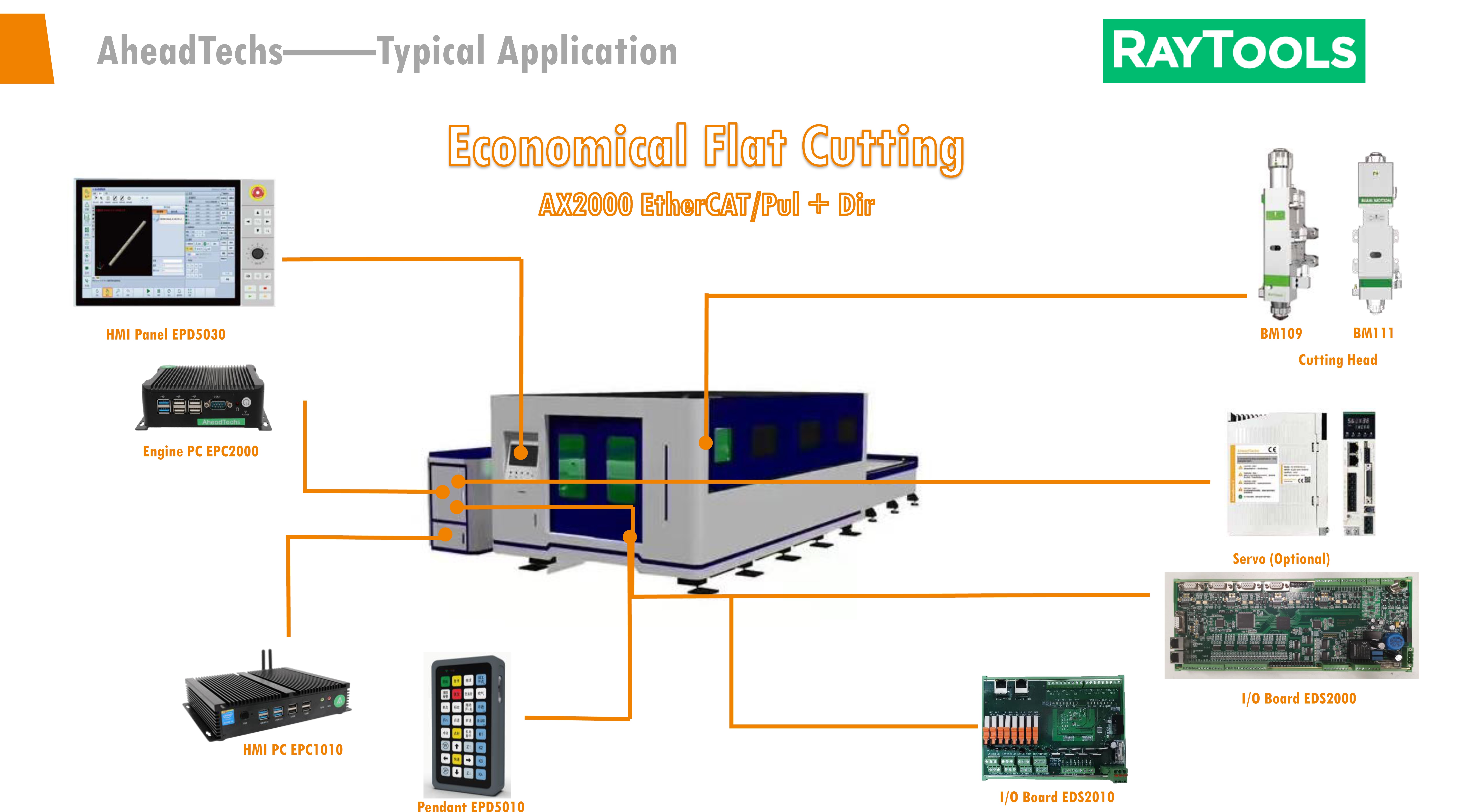

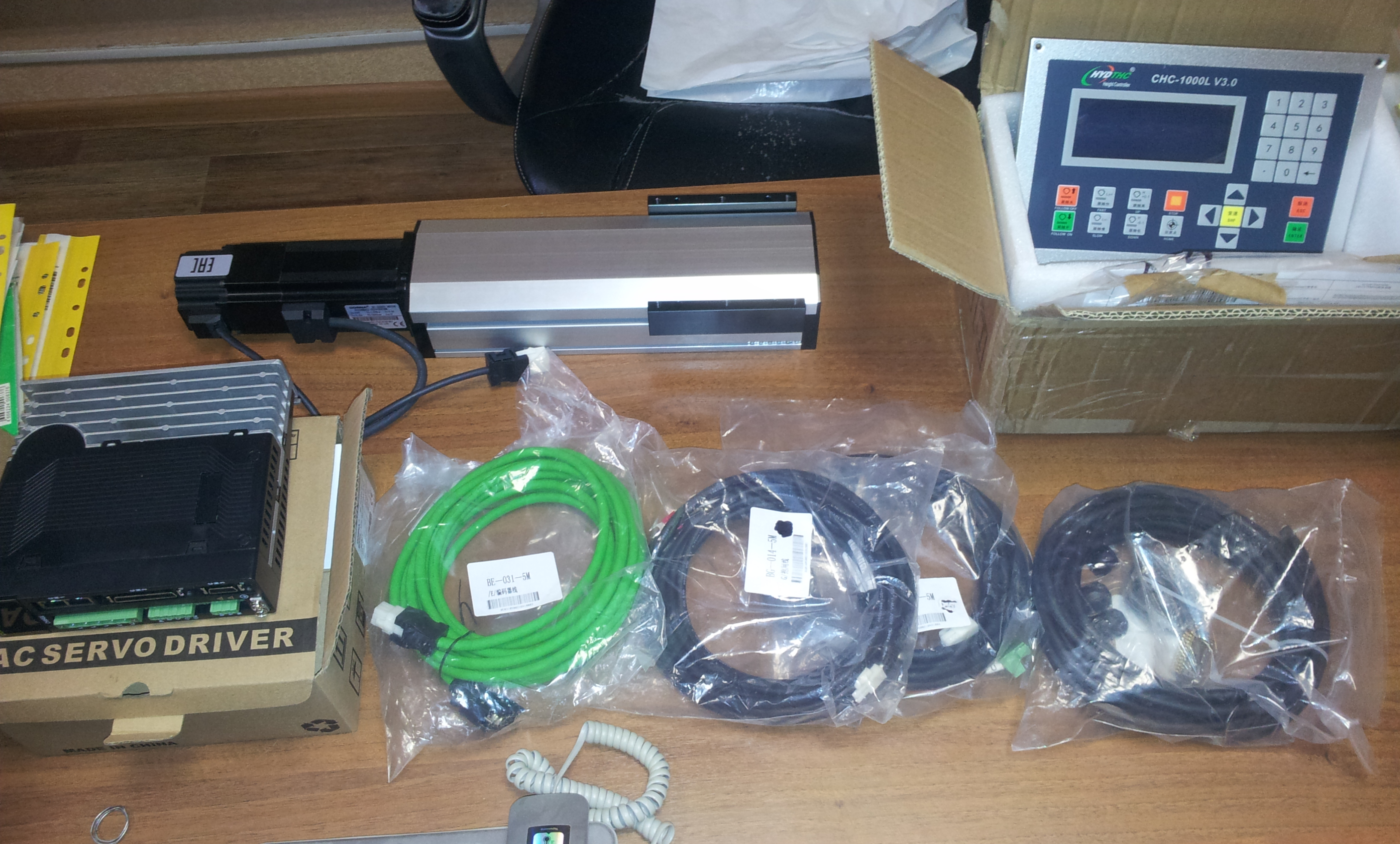

Замена устаревшей системы управления станком, электродвигателей и электроавтоматики на современные ЧПУ RayTools - система управления движением AX2000 EtherCAT и сервоприводы Leadshine. Существенно улучшает точностные и динамические характеристики станка и поднимает надежность на совсем другой уровень.
Основные функции, реализованные в новом ЧПУ и программном обеспечении:
- fly cut, down jump, compensate, lead, micro-joint, pre-pierce, multilevel pierce and film cut и другие.
- Автоматический FindEdge, ручной FindEdge, автоматическая сортировка и резка точки разрыва и т.д..
- Точка охлаждения и треугольный разрез.
- Автоматическая сортировка: автоматический перевод в распознаваемый системой формат, автоматическая сортировка и генерация в NC или PART файлы.
- Совместимость с различными лазерами.
- Совместимость с обработкой путем ручной модификации G-кода.
- Связь: Управление по протоколу EtherCAT с циклом обновления в реальном времени 1 мс.
- Безопасность: защита оси от перегрузки, мониторинг в реальном времени момента остановки оси и загрузка сервосигнала.
- FindEdge: Auto FindEdge и ручной FindEdge (Auto FindEdge может поворачивать угол автоматически, обнаруживая небольшое отклонение угла металлического материала).
- Сигнализация: экспорт журнала сигнализации для предоставления справки оператору.
- Удобное обслуживание: автоматическая калибровка и режим точки разрыва
- Ввод в эксплуатацию: функция обнаружения дуги в замкнутом контуре для экономии времени. Функция контроля крутящего момента для определения состояния механического зацепления, если оно слишком тугое или ослабленное.
- Интерфейс датчика высоты
- Программное обеспечение - Программа 2D Cut + раскрой
- Выносной пульт управления

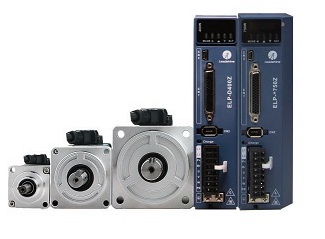

Сервоприводы Leadshine (1,5 кВт)

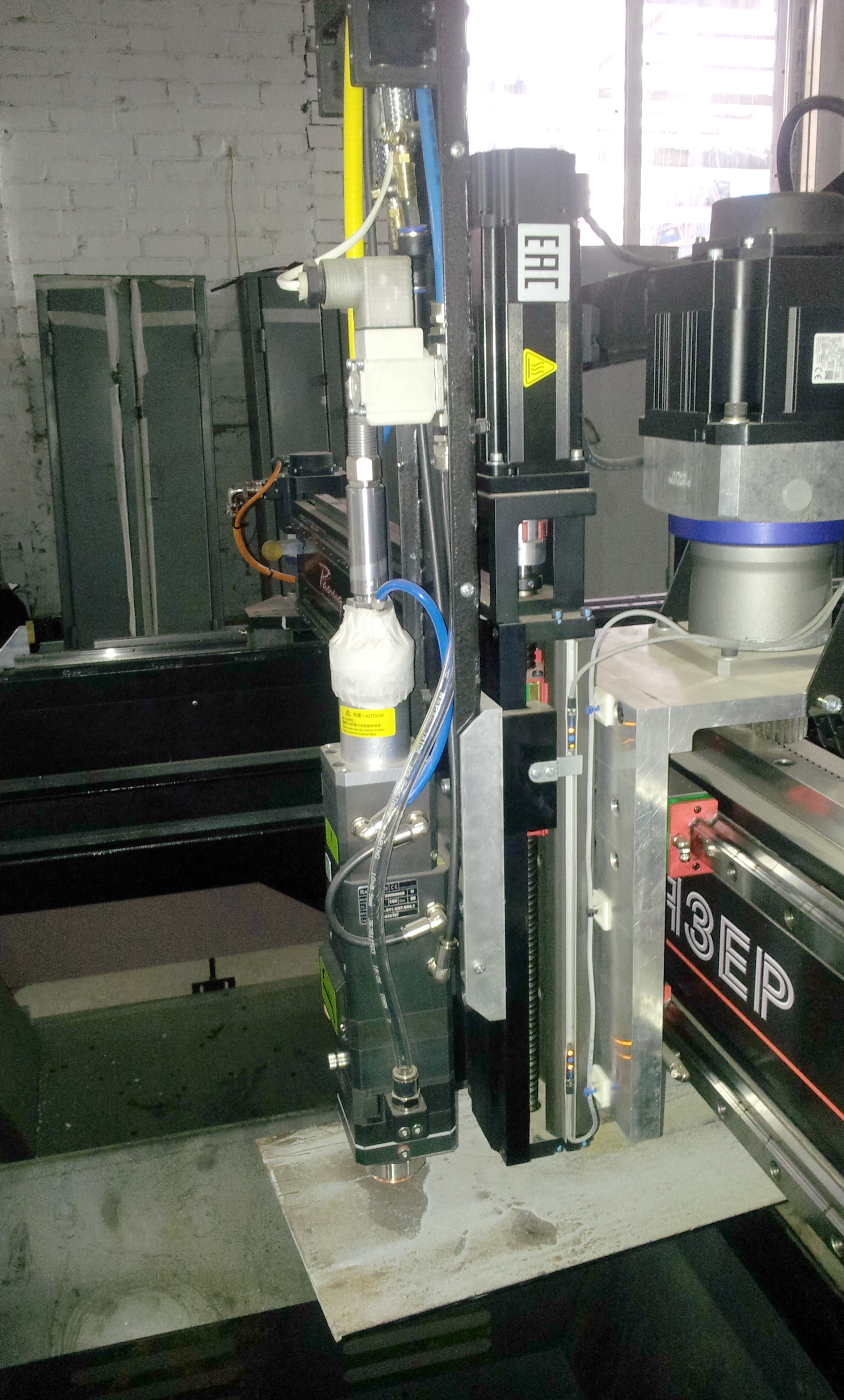

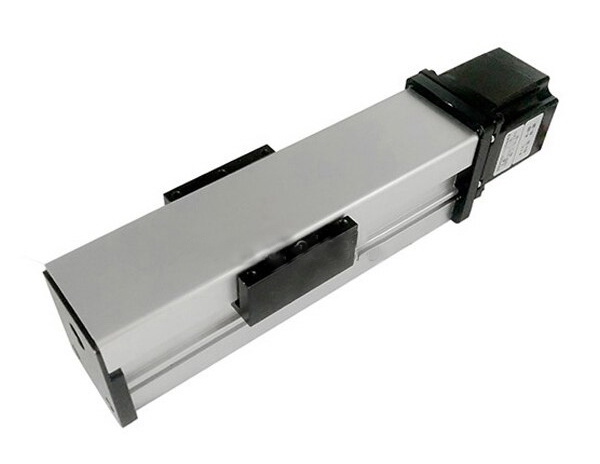

Новый механизма вертикального перемещения оптической головы (ось Z + сервопривод Leadshine ELM0400FM60G-HH2).
Обеспечивает более высокую скорость перемещения и точность слежения за поверхностью металла.

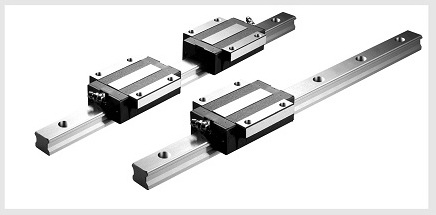

Полная замена рельсовых направляющих на координатном столе (2 шт.) и портале (2шт.) с линейными подшипниками (7 шт.) с последующей юстировкой их параллельности.
