КРУПНОФОРМАТНЫЕ ПЛАНШЕТНЫЕ ПЛОТТЕРЫ, ГРАФОПОСТРОИТЕЛИ, КООРДИНАТОГРАФЫ

• НАЗНАЧЕНИЕ И СОСТАВ
• ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

НАЗНАЧЕНИЕ

Портальные промышленные плоттеры, графопостроители или координатографы предназначены для высокоскоростного выполнения проектно-конструкторских, плазово-шаблонных работ и контроля обрабатывающих программ в авиационной промышленности. В легкой промышленности используется для вычерчивания раскладок элементов изделия при оптимизации раскроя и вырезания лекал (при оснащении лазерной раскройной системой). Промышленное исполнение, стальное основание, сервоприводы с обратной связью по скорости и положению, высококлассная импортная механика и электроника.

В конструкции координатного стола применяются лучшие разработки и комплектующие изделия, используемые при проектировании и изготовлении высокоточных графоаналитических комплексов для плазовых и чертежных работ в аэрокосмической промышленности и промышленных лазерных раскройных комплексов.

СОСТАВ ОБОРУДОВАНИЯ

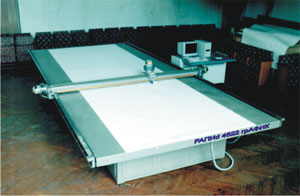

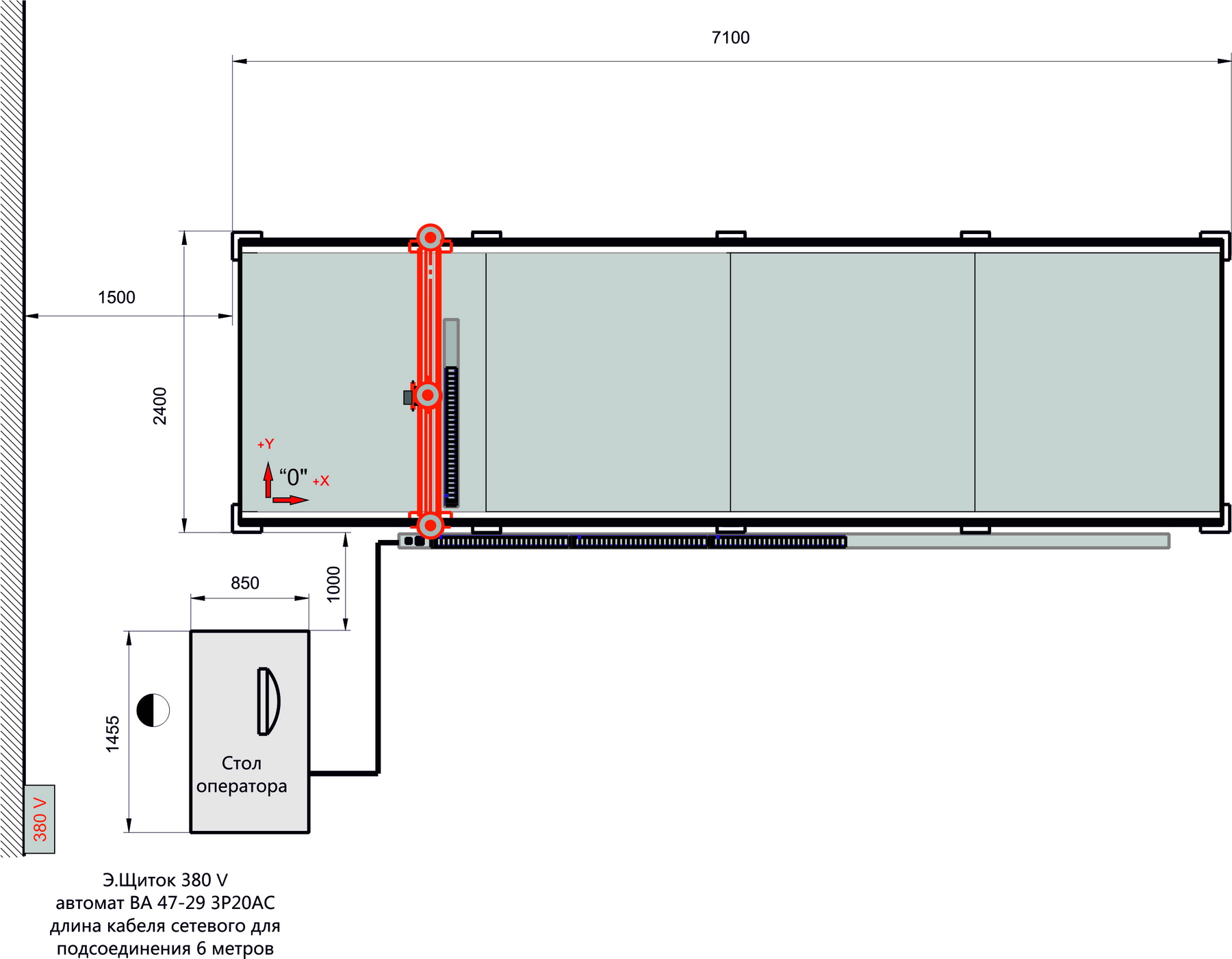

• Координатный стол портального типа горизонтального исполнения с эластичным  покрытием с рабочим полем 3000×1800 или 6000×1800 мм (возможен другой по ТЗ Заказчика);
• Система числового программного управления, включающая блок управления и управляющий компьютер;
• Исполнительными механизмами по осям «X» и «Y» являются следящие сервоприводы в паре с прецизионными планетарными редукторами APEX (Тайвань);



• Передача движения по осям «X» и «Y» – высококлассные (Q6) зубчатые рейки и шестерни Kugel или APEX (Тайвань);

• Микропроцессорная система управления "RayTools" (КНР)

• Выносной пульт управления;

• Чертежный инструмент для шарикового стержня с «плавающим» пишущим узлом;

• Пакет программно-математического обеспечения (программа управления координатным столом и подготовки файлов;

  Программно-математическое обеспечение совместимо с системами автоматизированного проектирования ACAD.

  Форматы расширения рабочих файлов

  DWG/ DXF/ IGES/ CADL, CAM-Punch/ Cutt

•

               Функциональные требования:

  • отображение «контрольного» рисунка после обработки загруженного файла вычерчивания на экране монитора с максимальными координатами Х и У;
  • отсчет и отображение текущих координат на экране монитора;
  • возможность устанавливать скорость вычерчивания с клавиатуры;
  • масштабирование вычерчивания;
  • «запоминание» начальной (исходной) точки;
  • возможность обнуления начальной точки;
  • возможность прерывания программы в любой точке и повторный запуск программы из любой точки;
  • возможность отрисовки текста, символов;
  • подключение к локальной вычислительной сети.
• Техническая документация на русском языке.

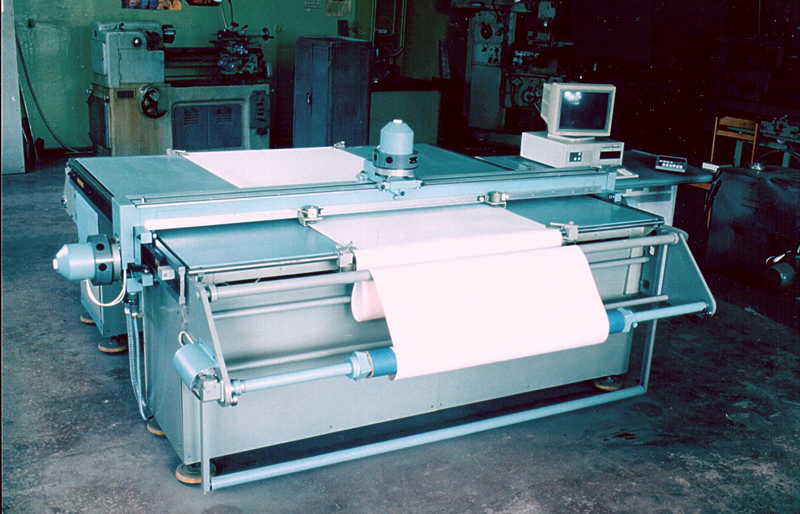

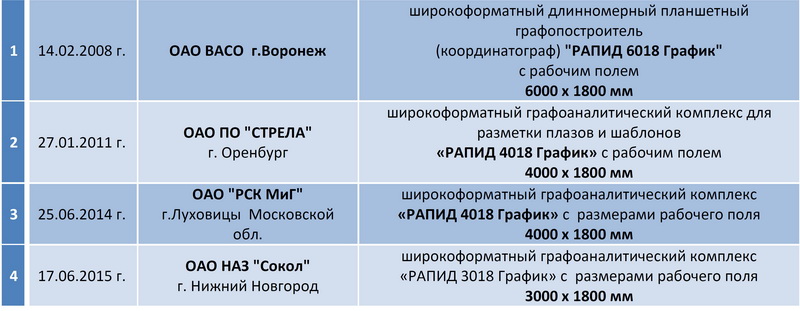

СПИСОК ПОСТАВЛЕННОГО ОБОРУДОВАНИЯ

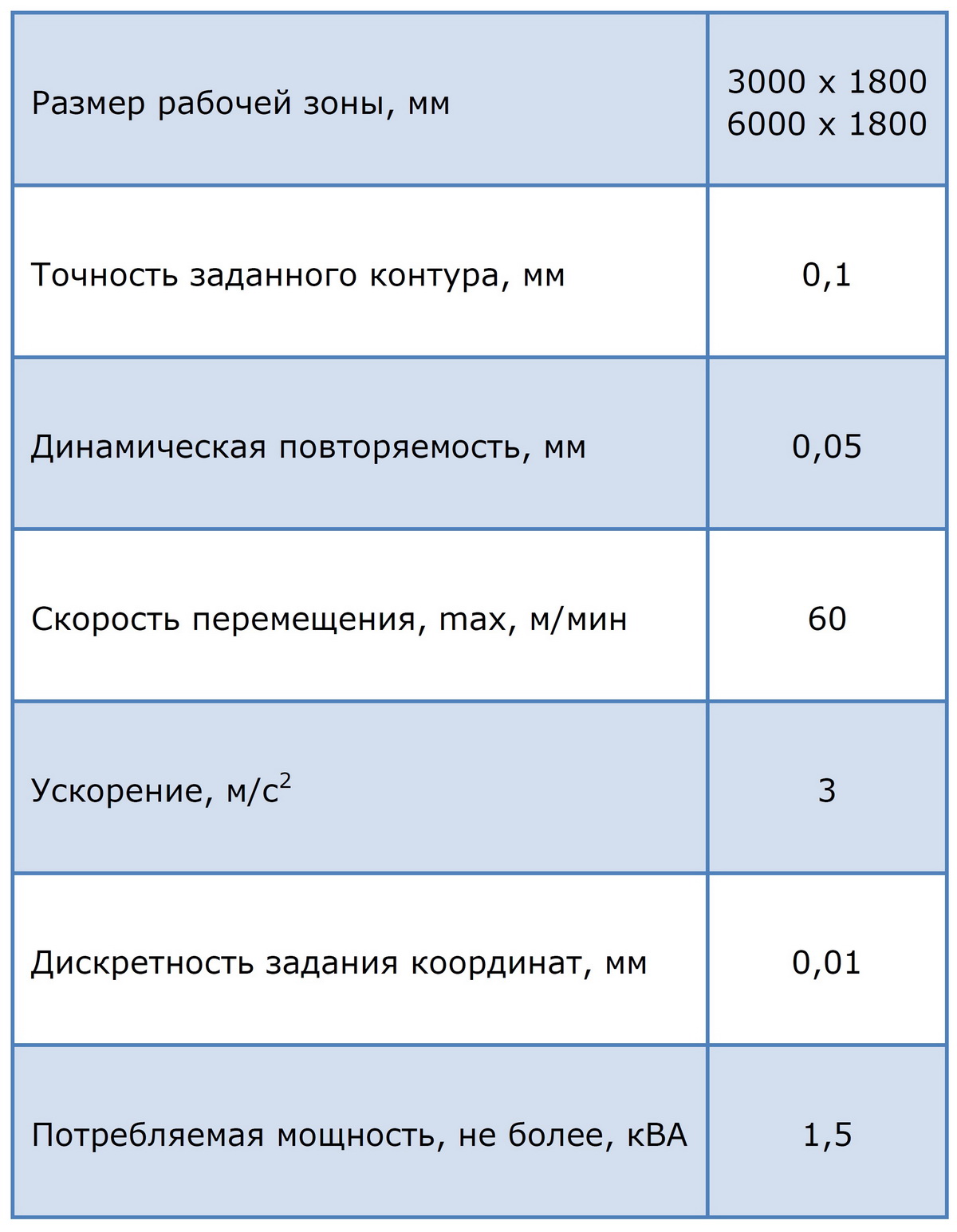

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

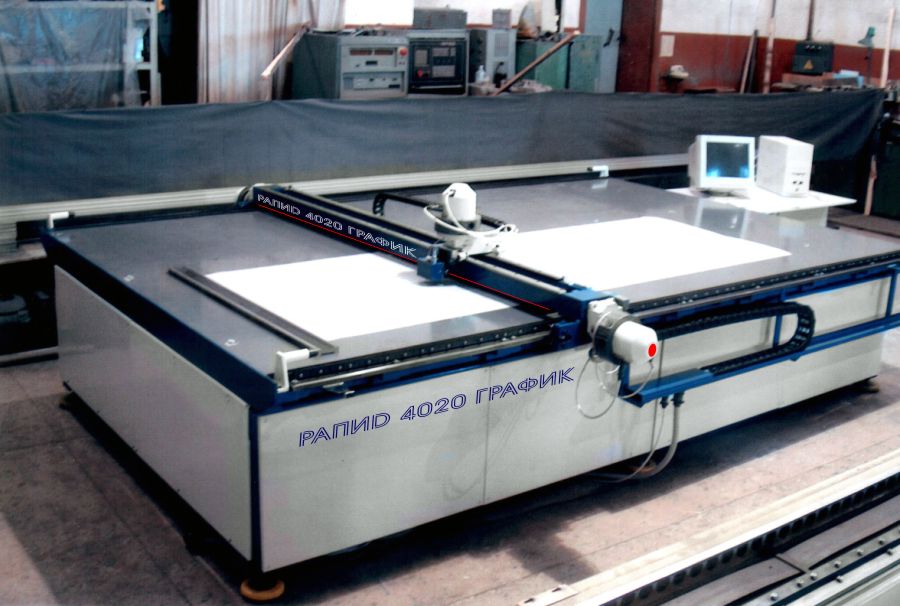

Планшетные плоттеры производства НПК Рапид

Научно-производственная компания «Рапид» предлагает Вам купить планшетный плоттер в Воронеже и области. Мы производим портальные промышленные системы, координатографы и графопостроители. С их помощью быстро выполняются плазово-шаблонные и проектно-конструкторские работы, а также осуществляется контроль обрабатывающих программ, вычерчивание раскладок при оптимизации раскроя. Уже на начальных этапах эксплуатации Вы оцените преимущества наших установок:

• стальное основание – сверхпрочный каркас, обеспечивающий надежность и устойчивость всей конструкции;
• промышленное исполнение, рассчитанное на длительную, интенсивную работу в широком температурном диапазоне;
• сервоприводы с обратной связью по скорости и положению, позволяющие контролировать все этапы раскроя;
• высококачественная механика и электроника, максимальная точность реза, обширная вариативность настроек.

Рабочая поверхность с эластичным покрытием имеет размер 3000×1800 или 6000×1800, но при необходимости может быть изготовлена по предоставленному заказчиком техническому заданию. Итоговая цена на планшетные плоттеры, графопостроители, координатографы крупного формата зависит от размеров системы, опциональных возможностей, выбранных комплектующих. Как прямой производитель, мы формируем наиболее выгодные предложения и оперативно выполняем поставку.

Основные компоненты планшетных плоттеров

В базовой комплектации режущих плоттеров нашего производства используются надежные функциональные блоки ведущих мировых производителей. Мы используем проверенные детали, обеспечивающие стабильную и длительную работу установок, а также высокотехнологичное программное обеспечение, позволяющее работать с файлами формата     DWG, DXF, IGES, CADL, CAM-Punch, Cutt. Главные компоненты плоттерных систем:

• координатный стол портального типа;
• система числового программного управления;
• сервоприводы «OMRON» или «Mitsubishi»;
• зубчатые рейки и шестерни Gudel или APEX;
• чертежный инструмент, выносной пульт управления;
• программно-математическое обеспечение «METALIX» или HMI.

Чтобы узнать нужную информацию, заказать широкоформатный рулонный плоттер или другое оборудование нашего производства, позвоните по многоканальному телефону +7 (903) 651-67-49, оставьте заявку на сайте, посетите офис ООО НПК «Рапид» в рабочее время. Всегда рады предоставить в Ваше распоряжение высококлассное промышленное оборудование.
