ДЛИННОМЕРНЫЕ И КРУПНОФОРМАТНЫЕ ЛАЗЕРНЫЕ РАСКРОЙНЫЕ КОМПЛЕКСЫ
Очень часто предприятия сталкиваются с необходимостью изготовления деталей с размерами, превосходящими большинство выпускаемых лазерных комплексов. Да и кроить целый шестиметровый лист не прибегая к его рубке часто бывает значительно выгоднее и быстрее. В результате существенно меньше отходов и ощутимая экономия времени.
Научно-производственная компания "РАПИД" - одна из немногих на нашем рынке, реально умеющих создавать лазерные комплексы нестандартных размеров, в том числе длинномерные и широкоформатные. Причем мы обеспечиваем те же точностные и скоростные характеристики, как и на стандартном оборудовании за вполне разумные деньги.
Предназначены для программного раскроя длинномерных листовых металлических материалов с высокой точностью по контуру любой сложности с помощью волоконного иттербиевого лазера IPG (НТО "ИРЭ-Полюс")

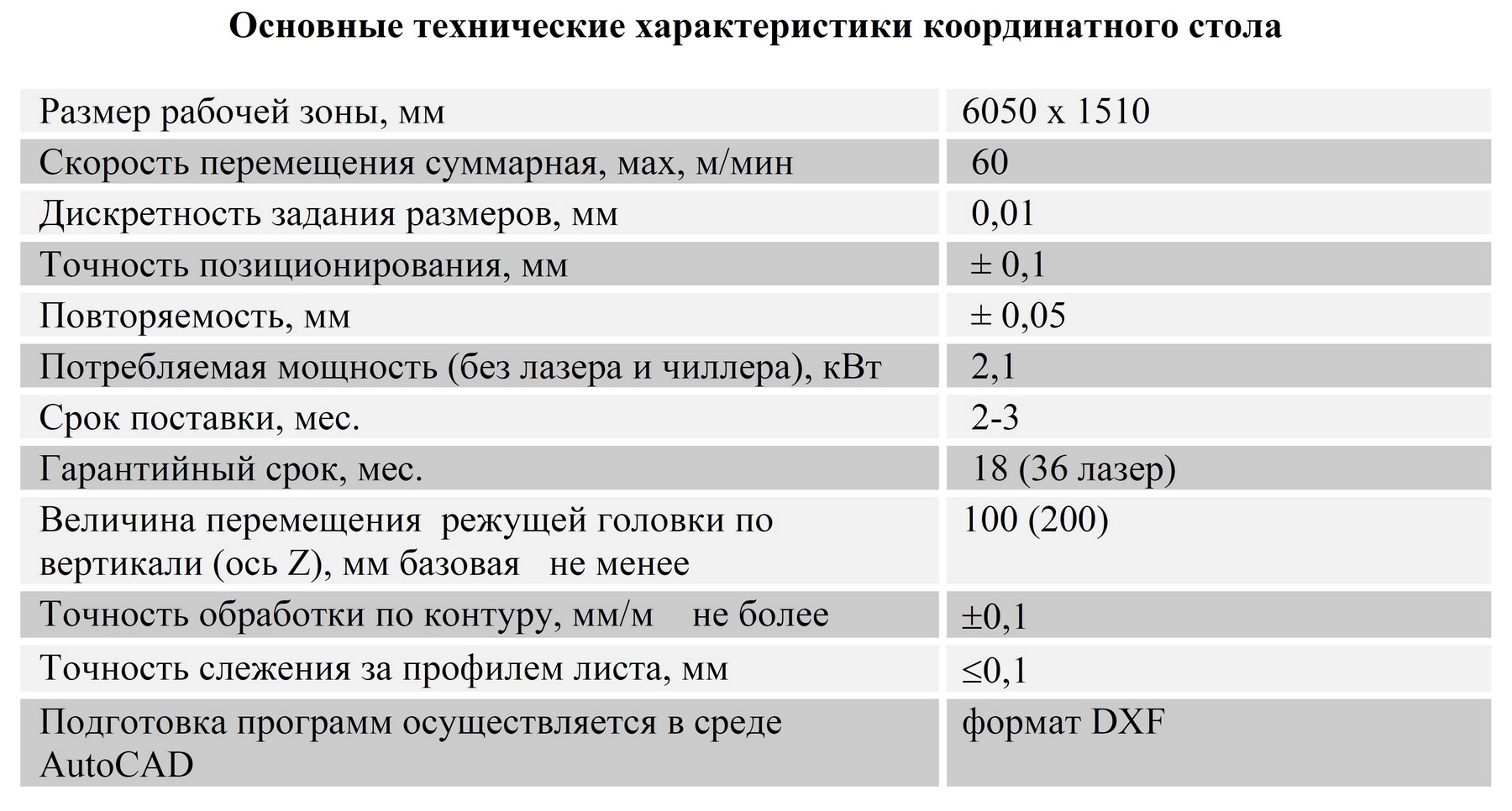

- - координатный стол портальной компоновки с рабочим полем 6050 х 1540 (возможен другой размер по Вашему техзаданию);
-
- ЧПУ RayTools - система управления движением AX2000 EtherCAT
- Управление протоколом EtherCAT с циклом обновления в реальном времени 1 мс.
- Режимы fly cut (резка на лету), down jump (прыжок вниз),compensate (компенсация), lead (свинец), micro-joint (микросоединение), pre-pierce (предварительный прокол), multilevel pierce (многоуровневый прокол) and film cut (разрезание пленки) и другие.
- Автоматический поиск края листа (FindEdge), ручной FindEdge, автоматическая сортировка и резка точки разрыва и т.д.
- Точка охлаждения и треугольный разрез.
- Автоматическая сортировка: автоматический перевод в распознаваемый системой формат, автоматическая сортировка и генерация в NC или PART файлы.
- Совместимость с различными лазерами.
- Совместимость с обработкой путем ручной модификации G-кода.
- Связь: Управление по протоколу EtherCAT с циклом обновления в реальном времени 1 мс.
- Безопасность: защита оси от перегрузки, мониторинг в реальном времени момента остановки оси для остановки и подачи сервосигнала.
- FindEdge: Auto FindEdge и ручной FindEdge (Auto FindEdge может поворачивать угол автоматически, обнаруживая небольшое отклонение угла металлического материала).
- Сигнализация: экспорт журнала сигнализации аварии для предоставления справки оператору.
- Удобное обслуживание: автоматическая калибровка и режим точки останова.
- Ввод в эксплуатацию: функция обнаружения дуги в замкнутом контуре для экономии времени. Функция контроля крутящего момента для определения состояния механического зацепления, если оно слишком тугое или ослабленное.
- Интерфейс датчика высоты
- Программное обеспечение - Программа 2D Cut + раскрой
- Выносной пульт управления
- - исполнительными механизмами по осям «X» и «Y» являются следящие сервоприводы "Leadshine" (1,5 кВт) в паре с планетарными редукторами Alpha WITTENSTEIN (Германия) или APEX (Тайвань);
Компактные и высокомоментные серводвигатели Leadshine серии ELM работают от сети переменного тока 220В и обеспечивают высокое ускорение и быстрое позиционирование. Оснащаются 17-битным инкрементальным или 23-битным абсолютным энкодерами. Присоединительные крепления взаимозаменяемы с большинством сервомоторов, представленных на рынке и доступны в стандартных размерах 40 мм, 60 мм, 80 мм и 130 мм.
Серводвигатели Leadshine – это оптимальное сочетание надёжного промышленного качества и доступной цены.
- - передача движения по осям «X» и «Y» – высококлассные зубчатые рейки и шестерни APEX или KUGEL (Тайвань);
- - скоростная бесконтактная емкостная система слежения за поверхностью металлического листа;
Механизм вертикального перемещения оптической головы (ось Z + сервопривод Leadshine ELM0400FM60G-HH2). Обеспечивает более высокую скорость перемещения и точность слежения за поверхностью металла. Контроль обеспечивается штатным емкостным датчиком (не требует настроек и стабилен при изменении температуры) и системой ЧПУ.
- - волоконный иттербиевый лазер "Raycus" (КНР) с оптоволоконным кабелем транспортирования луча;
- - чиллер S&A CWFL - автоматическая двухконтурная замкнутая система охлаждения лазера и оптической головы «вода-воздух»- термостабилизатор рефрижераторного типа.
- - комплект кабелей и шлангов для подключения;
- - газовая панель «кислород (8 бар) - воздух» 16 бар (переключатель типа газа, клапан включения, финишные фильтры, редуктор с манометром, реле давления);
- - оптическая головка "RayTools" (Швейцария-Китай) с автофокусом и встроенным емкостным датчиком системы слежения за поверхностью металла;
- - защитные очки оператора;
- - руководство пользователя.
Список установленных длинномерных лазерных комплексов
- 10.09.2010 г. ООО "Континенталь", г. Заречный, Свердловская обл., длинномерный лазерный раскройный комплекс "РАПИД 6015 ЛС 2.0" с волоконным иттербиевым лазером ЛС-2 (2 кВт) и размерами рабочего поля 6000 х 1550 мм.
- 14.06.2012 г. ОАО «Элеватормельмаш», г. Курск, длинномерный лазерный раскройный комплекс "РАПИД 6015 ЛС 1.5" с волоконным иттербиевым лазером ЛС-1.5 (1,5 кВт) и размерами рабочего поля 6000 х 1500 мм.

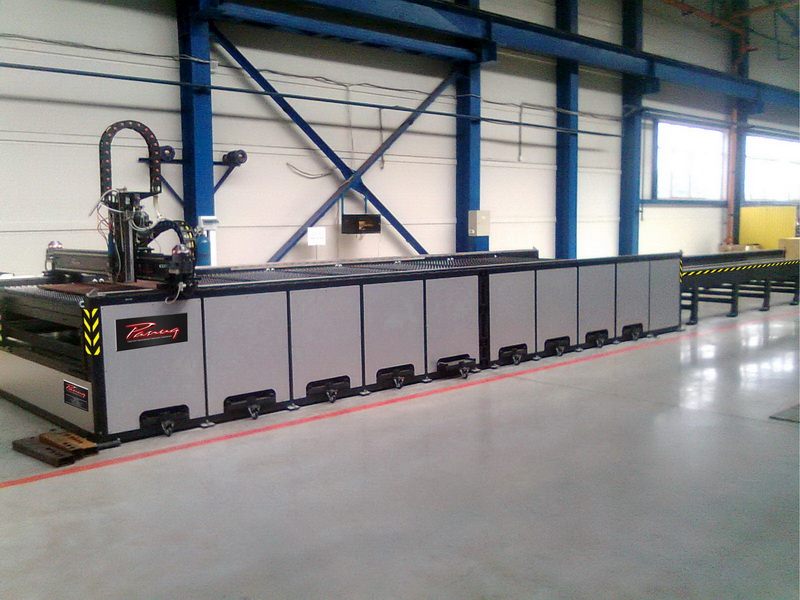

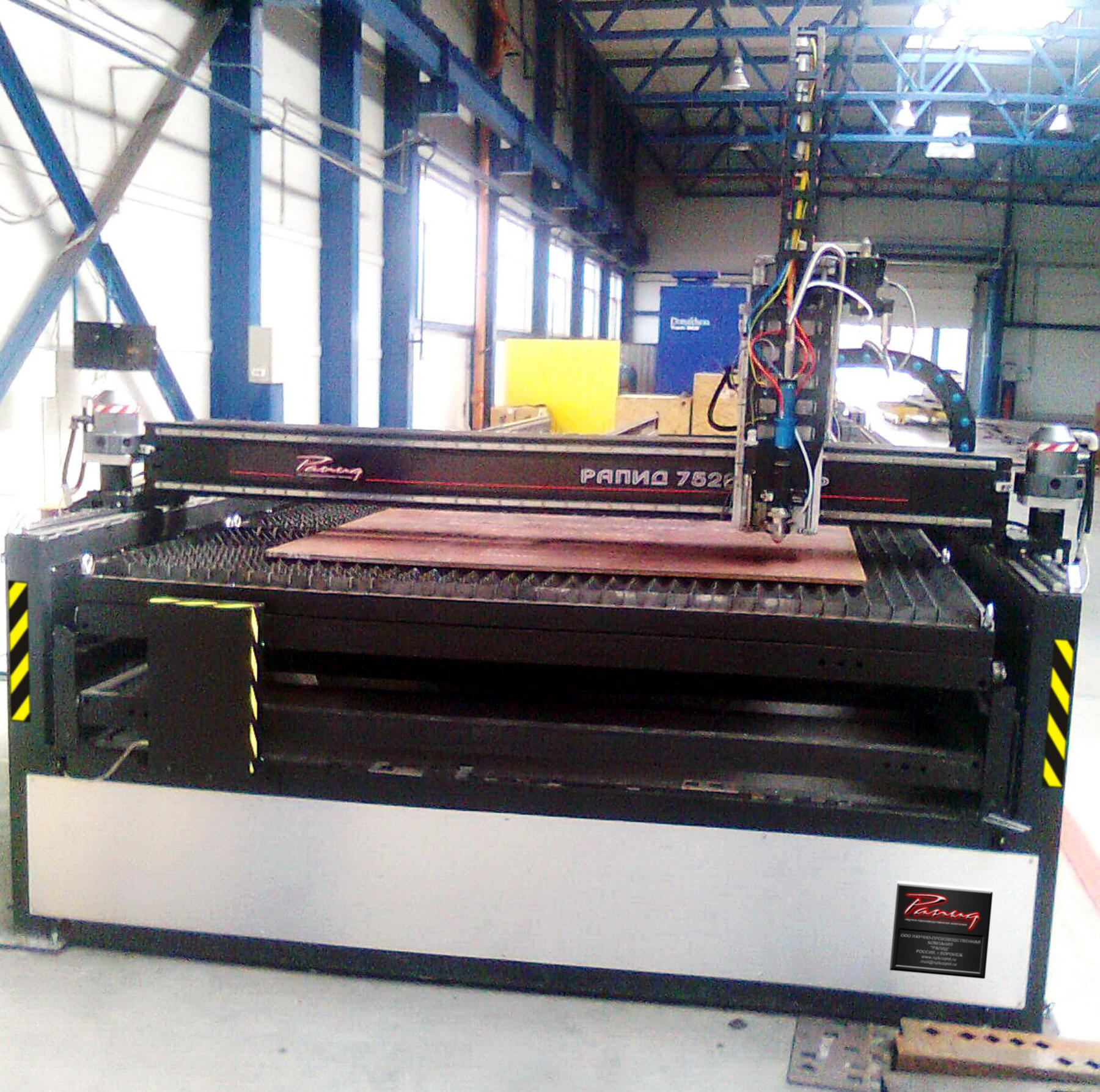

- 06.08.2013 г. ЗАО "Курскпромтеплица", г. Курск, длинномерный широкоформатный лазерный раскройный комплекс "РАПИД 7520 ЛС 1.5" с волоконным иттербиевым лазером ЛС-1.5 (1,5 кВт) и размерами рабочего поля 7500 х 2000 мм. Особенности исполнения - вариант с двумя сменными паллетами рабочего поля, возможность пакетной обработки прямоугольных труб.
- 19.12.2014 г. ООО «Порт - СПб» г. Санкт-Петербург, широкоформатный длинномерный координатный стол для лазерного раскройного комплекса «РАПИД 6525» с размерами рабочего поля 6500 х 2500 мм.
- 01.07.2016 г. ОАО «Элеватормельмаш», г. Курск, (уже третий) длинномерный лазерный раскройный комплекс "РАПИД 6015 ЛС 1.0" с волоконным иттербиевым лазером ЛС-1 (1 кВт) и размерами рабочего поля 6000 х 1500 мм. Это уже третий лазерный комплекс нашего производства на данном предприятии.
- 02.11.2016 г. ООО "ПРОМАВТОРЕМОНТ", Воронежская обл., Кантемировский р-н, с. Митрофановка, длинномерный лазерный раскройный комплекса "РАПИД 6015 ЛС 2.0" с волоконным иттербиевым лазером ЛС-2.0 (2 кВт) и размерами рабочего поля 6000 х 1500 мм.
-

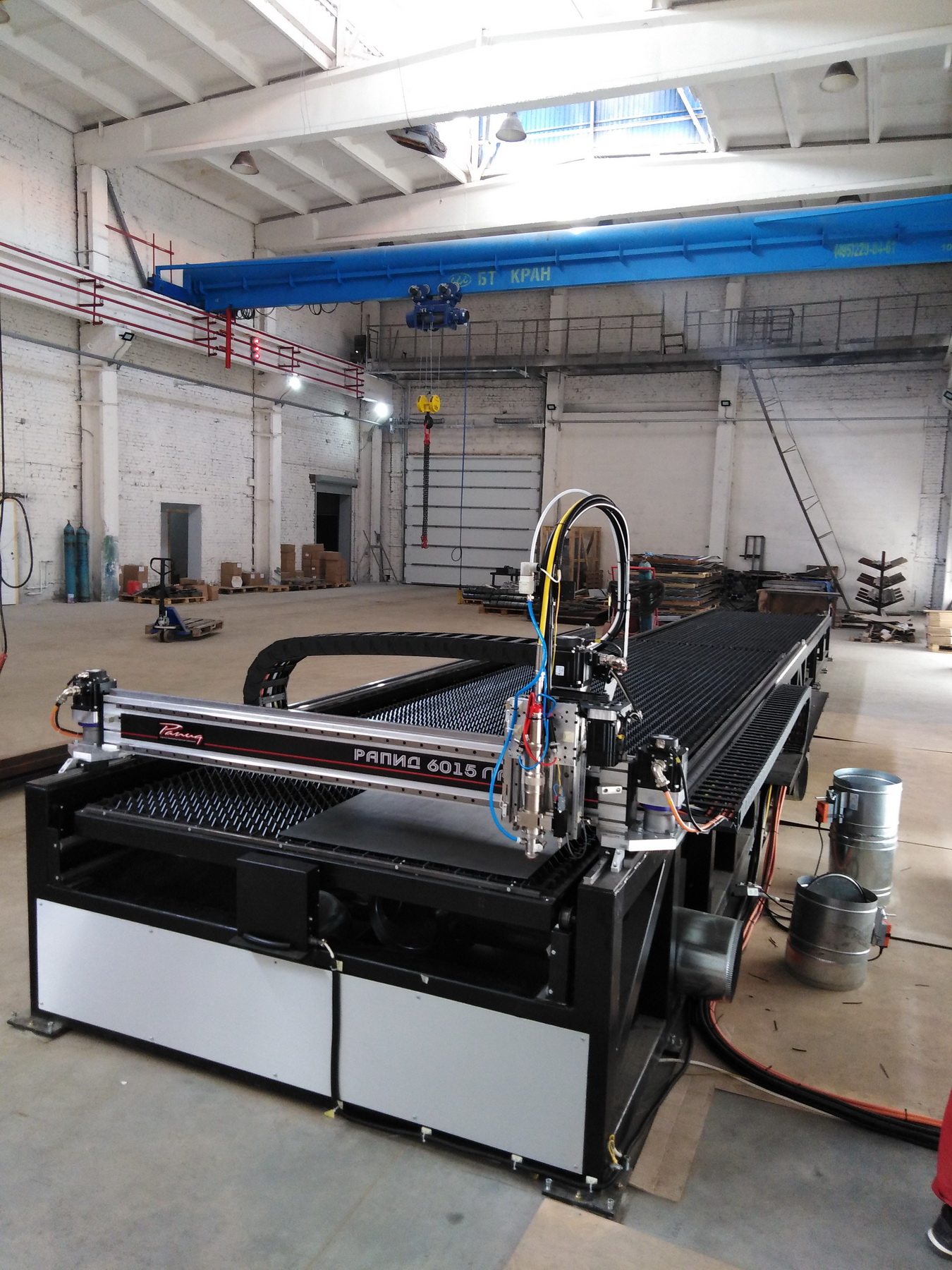

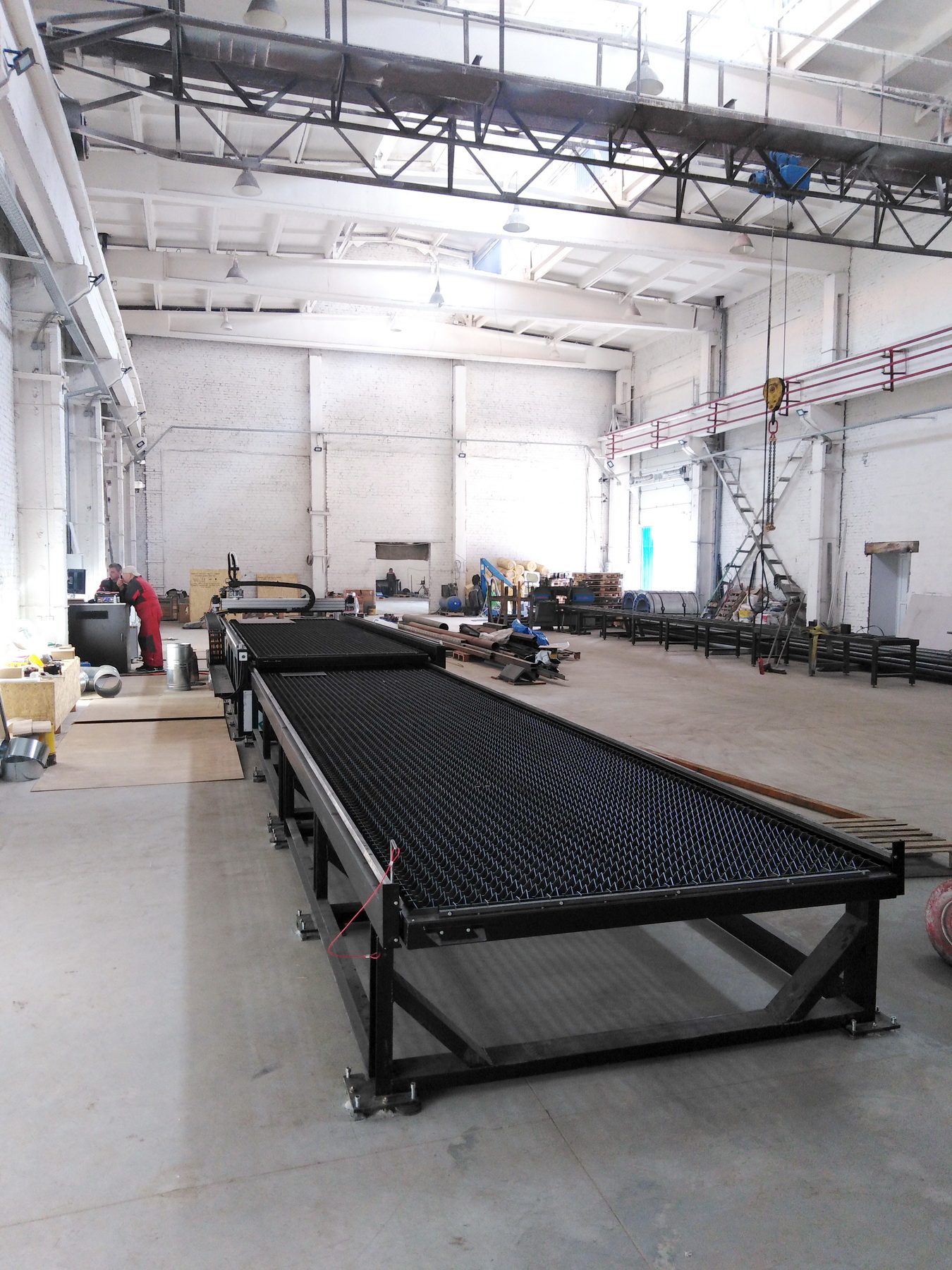

10.09.2018 г. ООО «Завод обработки металлов» г.Брянск (уже третий) лазерный раскройный комплекс "РАПИД 6015 ЛС 2.0" с волоконным иттербиевым лазером производства НТО "ИРЭ-Полюс" (IPG) мощностью 2 кВт. ЧПУ и сервоприводы "Mitsubishi" (Япония).
-

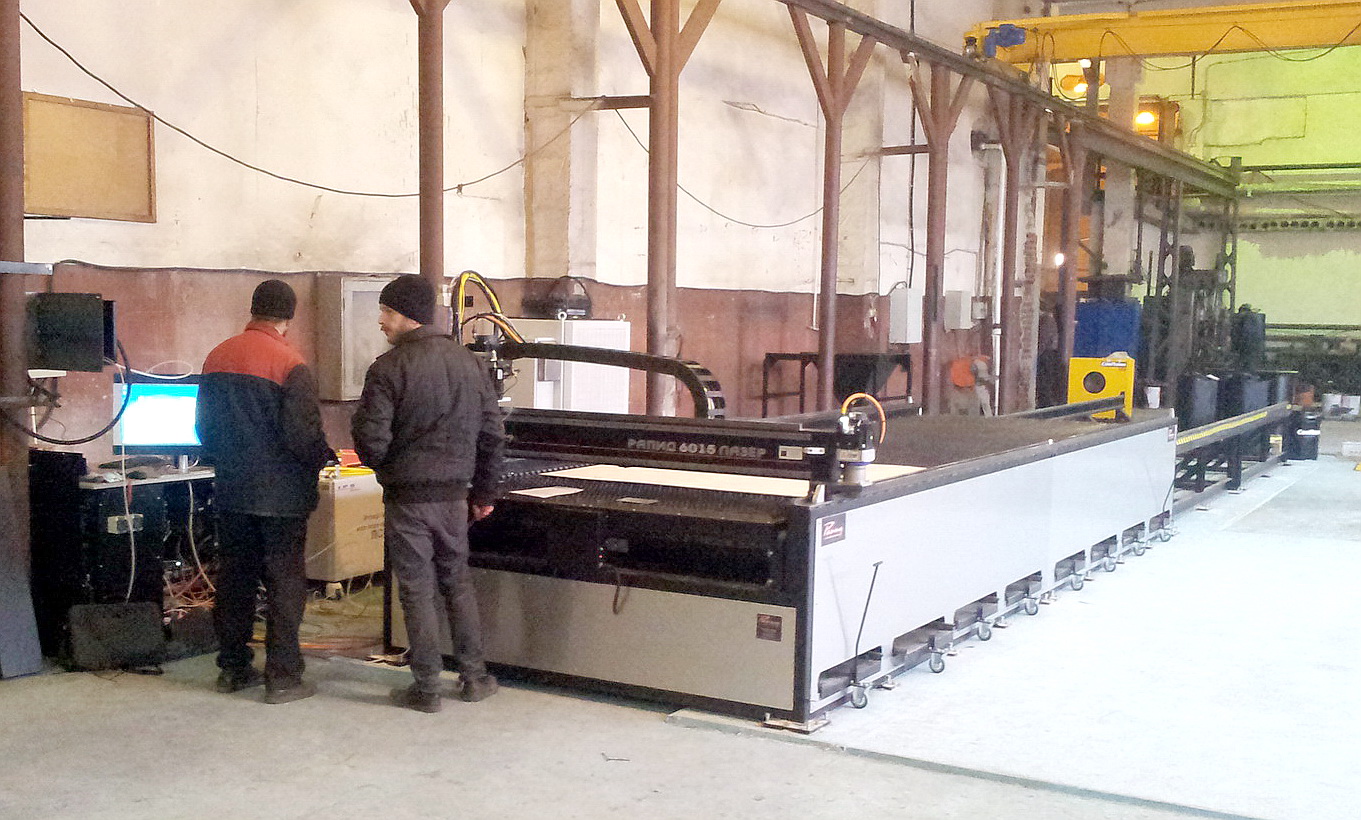

17.12.2018 г. ООО «Планета» г.Лиски, Воронежской обл., длинномерный лазерный раскройный комплекс "РАПИД 6015 ЛС 3.0" с волоконным иттербиевым лазером производства НТО "ИРЭ-Полюс" (IPG) мощностью 3 кВт. ЧПУ и сервоприводы "Mitsubishi" (Япония).

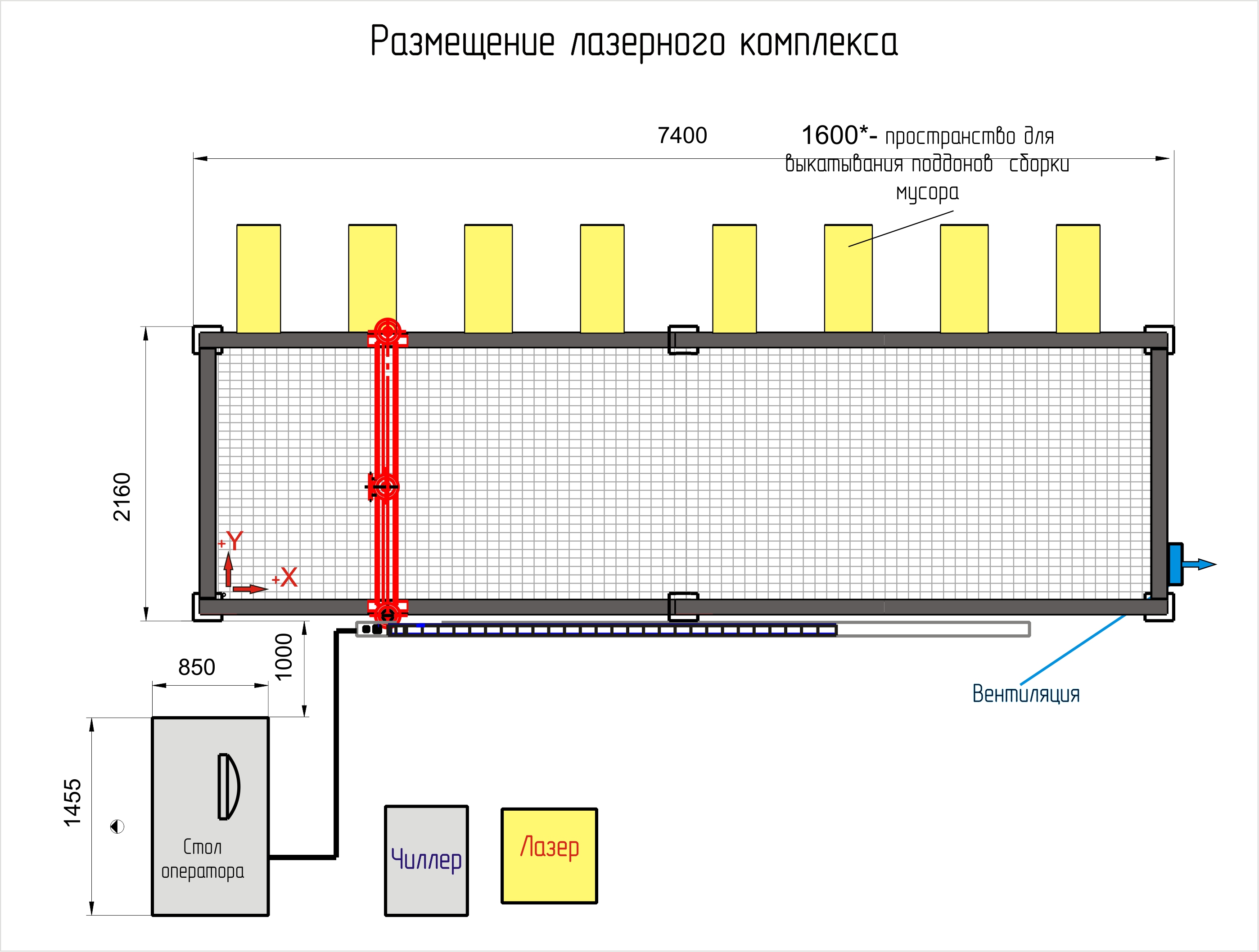

Вариант 1
Вариант 2
Производительность вентиляционной установки не менее 6000 м3/час
(не входит в комплект поставки)
Требования к помещению.
- Лазер может эксплуатироваться в климатических условиях, соответствующих исполнению УХЛ4.2 по ГОСТ 15150-73, и в условиях производственных помещений, отвечающих требованиям ГОСТ 12.1.005-88.
- Площадь необходимая для установки – 85 м2.
- Температура в рабочем помещении должна находиться в диапазоне +15 - +35 С, влажность не более 80%.
- Вблизи помещений, где расположен лазер, не должно быть источников повышенных вибраций, таких, как кузнечные молоты, штампы с массой падающих частей более 100 кг и т.д.
- Не допускается установка лазерного комплекса на земляные полы.
- Требования к помещениям по пожарной безопасности – по ГОСТ 12.1.004-85, помещения должны быть оснащены огнетушителями ОПУ-5, ОП-5-2.
- Глубина фундамента не менее 100 мм.
- Перепад горизонта бетонного пола в помещении под станок не более 5 мм (на площадке, занимаемой станком).
Электроэнергия
Качество электроэнергии должно соответствовать ГОСТ 13109-97. Импульсные помехи не допускаются. Для надежной и долговечной работы лазера и координатного стола предпочтительно подключение к отдельной линии.
- Заземление электрооборудования производить согласно ПУЭ.
Заземление лазера, стола, холодильной машины, вентилятора, компрессора выполнить согласно ПУЭ. Для заземления устройства на задней стенке блока управления и на основании станка имеются винты заземления.
Станок, лазер, чиллер – подключаются к электрическому щиту штатными кабелями, в котором должны быть установлены трехфазные автоматические выключатели:
В электрическом щите должны быть предусмотрены шина заземления и шина нулевая, имеющие между собой «закоротку», для того, чтобы и «земля» и «нулевой проводник» имели один и тот же потенциал.
Соблюдение фазировки требует только чиллер (для обеспечения правильного направления вращения вентилятора и насоса).
Электрооборудование критично:
- к перекосу фаз
- к импульсным помехам по вводному кабелю.
Перекос фаз обычно устраняется установкой трехфазного стабилизатора напряжения (подойдет обычный электронно-механический стабилизатор напряжения (китайский вариант с 3мя «латрами»)).
Для значительного уменьшения импульсных помех, необходимо вводной кабель проложить и подключить к распределительному щиту, установленному в непосредственной близости от питающей подстанции или к щиту силового трансформатора.
Категорически нежелательно (!!!) подключение какого-либо электрического оборудования к вводному кабелю ЛРК !
Все вышеизложенные рекомендации исходят из опыта эксплуатации лазерного раскройного комплекса на различных предприятиях и заводах, где они работают (практически в трех сменном режиме работы).
Компрессор, вентиляционные установки и иное дополнительное электрическое оборудование - должны быть подключены к отдельному фидеру электропитания.
Материалы и инструменты.
Разводку коммуникаций необходимо производить трубами из нержавеющей стали, полиуретана, полиэтилена или полихлорвинила. Использование труб из черной стали, резины не допускается.
- Для долговременной и бесперебойной работы лазерного комплекса заполнение холодильной установки необходимо проводить дистиллированной водой.
Раскройные комплексы
Научно-производственная компания «Рапид» приглашает к сотрудничеству всех, кому необходим крупноформатный или длинномерный раскройный комплекс. Цена резки целого шестиметрового листа без предварительной рубки гораздо ниже, при этом время на изготовление деталей сокращается, а объем производственных отходов становится минимальным. Мы производим лазерные комплексы нестандартных размеров, гарантируя высокие точностные и скоростные характеристики. Главные компоненты систем:
- раскройный стол с рабочим полем 6050х1510 мм или другого размера;
- исполнительные механизмы – сервоприводы, планетарные редукторы;
- направляющие рейки и шестерни, системы управления и мониторинга;
- иттербиевый лазер производства IPG, термостабилизатор, газовая панель.
Программное обеспечение включает программы управления координатной поверхностью, подготовки к раскрою, сортировки мелких деталей, черчения, симуляции, автонестинга. Такие опциональные возможности реализованы в базовой комплектации. Пользовательский интерфейс на базе Windows сделает управление максимально точным и удобным. Высокоскоростной вычислительный процессор синхронизирует движение портала, защищает от перекосов, тонко настраивает положения осей относительно друг друга.
Преимущества длинномерных и крупноформатных комплексов от НПК «Рапид»
Основой раскройных систем нашего производства является жесткая, устойчивая, прочная конструкция из стальной толстостенной трубы с квадратным сечением. На каркас устанавливаются высококачественные компоненты ведущих мировых производителей – начиная с механических деталей и завершая волоконными лазерами с рабочим ресурсом более 50 тысяч часов в интенсивном режиме. Преимуществами оборудования являются:
- отсутствие необходимости в юстировках, техобслуживании, регламентной замене узлов;
- высокая точность и скорость раскроя, возможность контролировать все этапы работы;
- абсолютное соответствие действующему регламенту по энергопотреблению и безопасности;
- стандартные требования по установке, подключению, температурному режиму и другим параметрам.
Производственные мощности нашей компании позволяют изготавливать длинномерные и крупноформатные станки любой конфигурации. При необходимости Вы сможете дополнить базовый комплект вспомогательными опциями. Чтобы узнать необходимую информацию и купить раскройный комплекс по металлу в Воронеже или области, позвоните нам по многоканальному номеру +7 (903) 651-67-49.
