Новости от 12.06.2024

Проведение работ по полной модернизации ранее поставленного лазерного раскройного комплекса «РАПИД 3015».

Состав поставляемого оборудования:

• Лазерный источник Raycus RFL-C 3000 S (3 кВт) взамен IPG 1000;

• Чиллер S&A CWFL-3000;

• Оптическая голова RayTools BS04K с  автофокусом взамен IPG D25;

• Замена координаты Z;

Комплект поставки Z системы:

Линейный модуль закрытого типа (200 мм) с прецизионным шарико - винтовым приводом.

Сервопривод Leadshine 700 Вт.

Обеспечивает высокую скорость перемещения и точность слежения за поверхностью металла. Контроль обеспечивается штатным емкостным датчиком (не требует постоянных настроек и стабилен при изменении температуры) и системой ЧПУ.)

• Замена направляющих и танкеток на основании и портале, профилактика механической части станка.

• Замена планетарных редукторов.

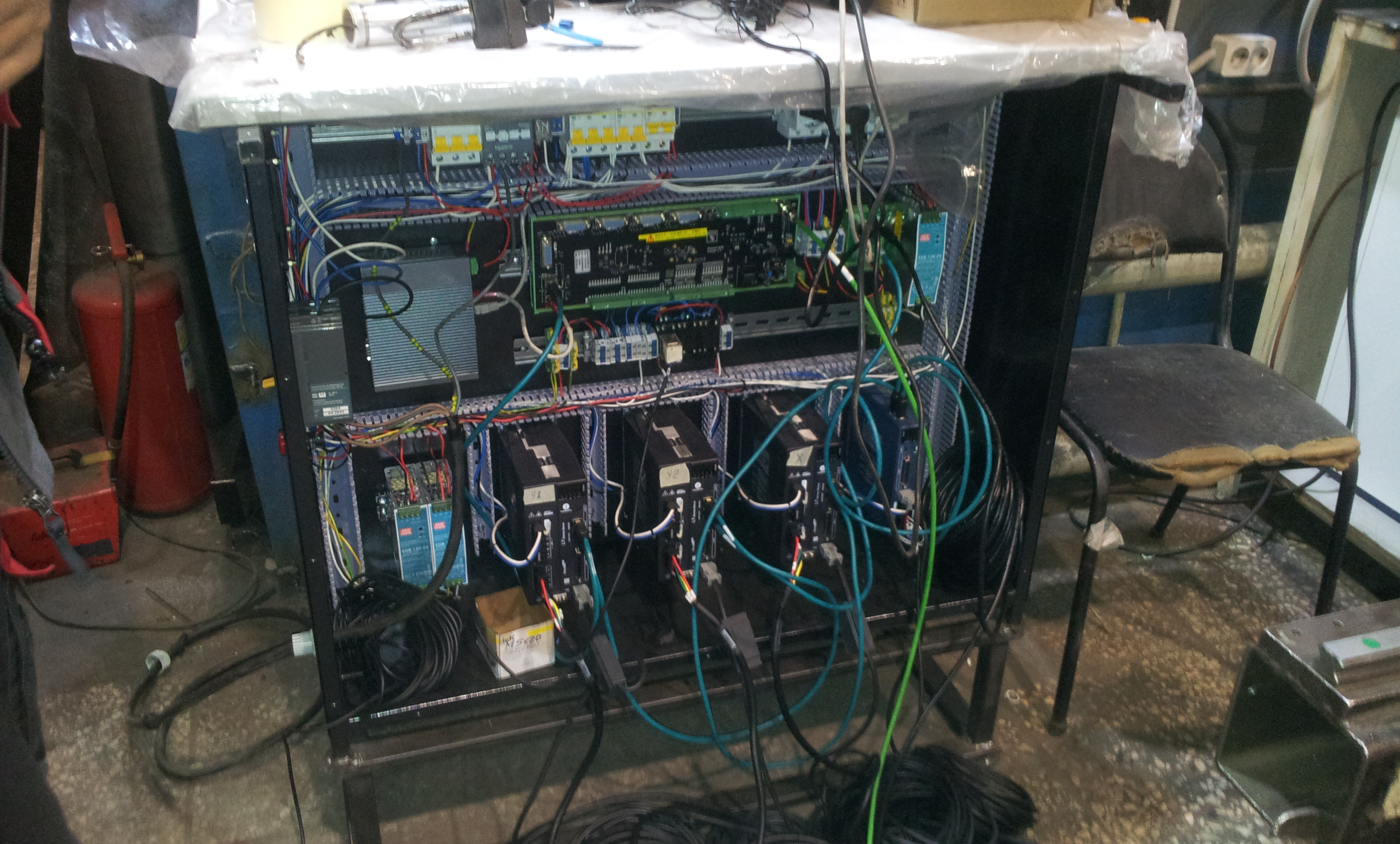

• Полная замена всей электронной части станка: ЧПУ RayTools AX 3000 EtherCAT, сервоприводов  и программного обеспечения.

ЧПУ RayTools - система управления движением AX 3000 EtherCAT

• Управление протоколом EtherCAT с циклом обновления в реальном времени 1 мс.
• Режимы fly cut (резка на лету), down jump (прыжок вниз),compensate (компенсация ширины реза), lead (свинец), micro-joint (микросоединение -перемычки), pre-pierce (предварительный прокол), multilevel pierce (многоуровневый прокол) and film cut (разрезание пленки) и другие.
• Автоматический поиск края листа (FindEdge), ручной FindEdge, автоматическая сортировка и резка точки разрыва и т.д.
• Точка охлаждения и треугольный разрез.
• Автоматическая сортировка: автоматический перевод в распознаваемый системой формат, автоматическая сортировка и генерация в NC или PART файлы.
• Совместимость с обработкой путем ручной модификации G-кода.
• Связь: Управление по протоколу EtherCAT с циклом обновления в реальном времени 1 мс.
• Безопасность: защита оси от перегрузки, мониторинг в реальном времени момента остановки оси и загрузка сервосигнала.
• FindEdge: Auto FindEdge и ручной FindEdge (Auto FindEdge может поворачивать угол автоматически, обнаруживая небольшое отклонение угла металлического материала).
• Сигнализация: экспорт журнала сигнализации аварии для предоставления справки оператору.
• Удобное обслуживание: автоматическая калибровка и режим точки разрыва
• Ввод в эксплуатацию: функция обнаружения дуги в замкнутом контуре для экономии времени. Функция контроля крутящего момента для определения состояния механического зацепления, если оно слишком тугое или ослабленное.
• Интерфейс датчика высоты
• Программное обеспечение RayTools:

- Программа управления станком 2D Cut

- Программа подготовки раскроя (нестинг)

• Выносной пульт управления

- Исполнительными механизмами по осям «X» и «Y» являются следящие сервоприводы  Leadshine (КНР) (1,5 кВт);

Компактные и высокомоментные серводвигатели Leadshine серии ELM работают от сети переменного тока 220В и обеспечивают высокое ускорение и быстрое позиционирование. Оснащаются 23-битным абсолютным энкодерами с энергонезависимой памятью для запоминания нулевой точки. Присоединительные крепления взаимозаменяемы с большинством сервомоторов, представленных на рынке и доступны в стандартных размерах 40 мм, 60 мм, 80 мм и 130 мм.

Серводвигатели  Leadshine – это оптимальное сочетание надёжного промышленного качества и доступной цены.
